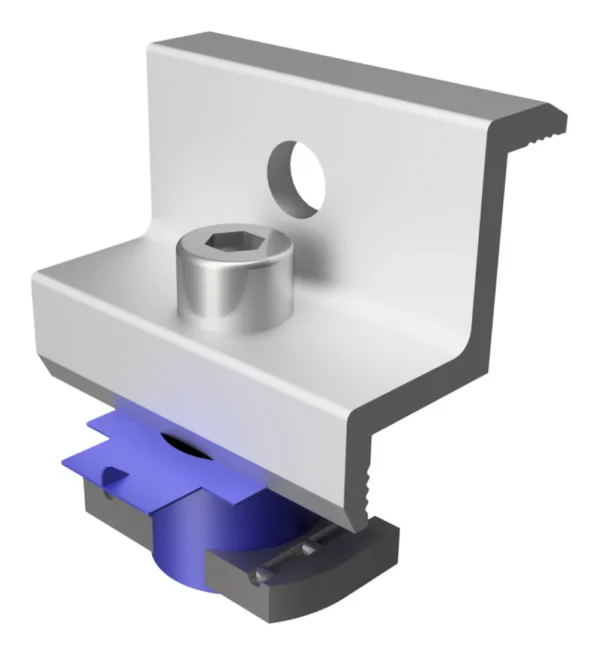

Комплекти притискачів у зборі для панелей 30 мм
Стандарт 30 мм — це актуальне рішення для сучасних тонкорамкових фотомодулів високої потужності. Через зменшену товщину рами такі панелі потребують підвищеної точності притискання. Готові комплекти «в зборі» гарантують ідеальну сумісність усіх елементів кріплення.

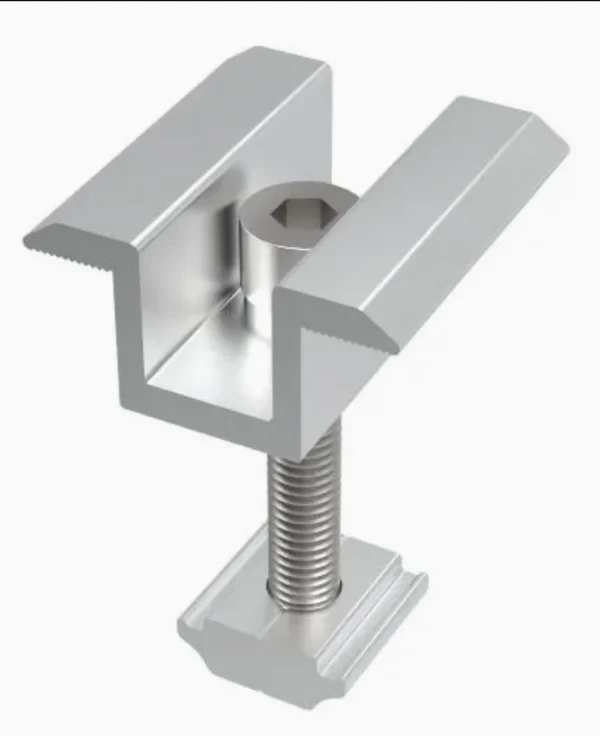

Середній (міжпанельний) притискач 30 мм у зборі
Цей вузол призначений для одночасної фіксації двох сусідніх модулів та створення стабільного вентиляційного зазору між ними.
- Геометрична точність: У комплекті для 30-мм панелей використовується болт суворо визначеної довжини (30–35 мм), що виключає ризик його впирання в дно монтажної рейки.
- Склад стандартного комплекту:
- Алюмінієвий U-подібний профіль (формує зазор 20 мм).
- Болт із внутрішнім шестигранником M8 х 35 мм (нержавіюча сталь A2).
- Т-гайка (молоткова) для швидкої інсталяції в паз.
- Гроверна шайба для фіксації нарізного з’єднання.
Рекомендації з експлуатації
- Контроль зусилля: Тонкі рами потребують акуратного затягування. Використовуйте динамометричний ключ, щоб не деформувати алюмінієвий кант панелі.
- Перевірка зазору: Переконайтеся, що Т-гайка повністю провернулася в пазу рейки на 90°, забезпечуючи надійне зачеплення за внутрішні борти профілю.
