Комплекти притискачів у зборі для панелей 40 мм
Дані комплекти зазвичай використовуються для посилених фотомодулів великої потужності або моделей попередніх поколінь. Оскільки 40-мм рама є досить високою, комплект укомплектований специфічними метизами подовженого типу.
1. Крайній (торцевий) притискач 40 мм у зборі
Застосовується для надійної фіксації фотомодулів по краях монтажного ряду.
- Профіль: Алюмінієвий Z-подібний притискач висотою 40 мм.
- Склад комплекту: Нержавіючий болт M8 х 40 мм або M8 х 45 мм (DIN 912), молоткова Т-гайка (або квадратна гайка), нержавіючий гровер та шайба (сталь A2).

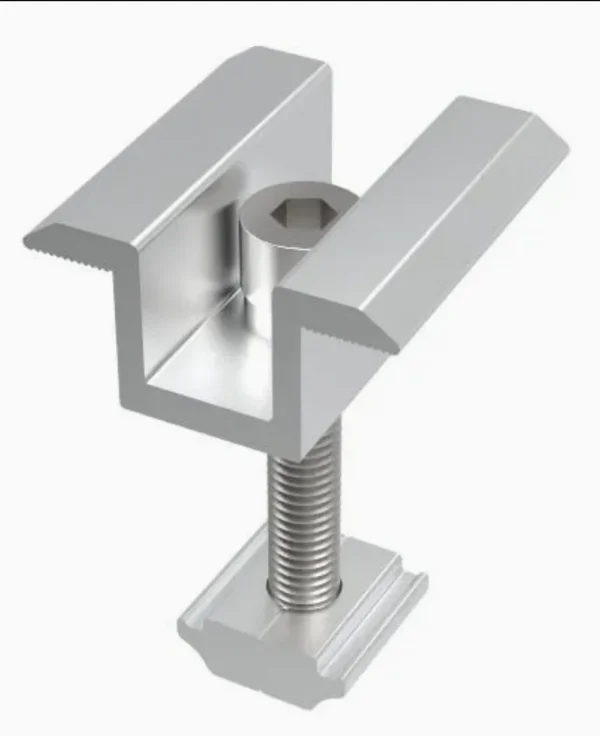

2. Середній (міжпанельний) притискач 40 мм у зборі
Призначений для фіксації двох сусідніх панелей із рамою 40 мм, забезпечуючи їх стабільне положення.
- Особливість: Вимагає найдовшого болта в лінійці стандартних кріплень для гарантованого зачеплення з гайкою.
- Склад комплекту: Алюмінієвий U-подібний профіль, нержавіючий болт M8 х 45 мм або M8 х 50 мм, молоткова Т-гайка та гроверна шайба.
3. Технічні нюанси для 40-мм систем
- Критична довжина болта: Для середнього притискача під 40-ву раму найчастіше використовується болт довжиною 45 мм. Коротші метизи можуть не дістати до гайки в глибокому пазу рейки.
- Розподіл навантаження: Оскільки панелі з 40-ю рамою зазвичай важчі (25-35 кг), рекомендується використовувати притискачі з довжиною робочої поверхні не менше 50 мм для рівномірного розподілу тиску на алюмінієву раму.
- Заземлення: Наявність інтегрованих “зубців” на притискачі є обов’язковою для пробиття анодованого шару рами та створення надійного електричного контакту.
