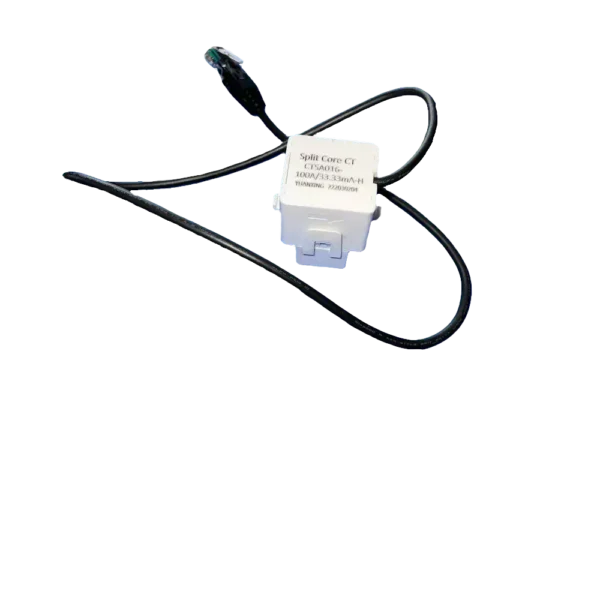

Трансформатор струму для гібридних однофазних інверторів Solax Power CT для X1-HYBRID

Трансформатор струму (CT) для SolaX X1-Hybrid: Серце моніторингу

Для однофазних інверторів SolaX Power X1-Hybrid трансформатор струму (CT) є «очима» системи. Без нього інвертор не знатиме, скільки енергії споживає будинок, а отже, не зможе правильно керувати зарядом акумулятора або обмежувати експорт у мережу.

Схема підключення та напрямок стрілки

Найпоширеніша помилка при монтажі — неправильна орієнтація датчика. Щоб система працювала коректно, дотримуйтесь правил:

• Напрямок стрілки: На корпусі CT є маркування у вигляді стрілки. Вона обов’язково повинна вказувати напрямок від мережі (Grid) до будинку (Inverter/Loads).
• Місце встановлення: Датчик затискається на фазний провід (L) відразу після ввідного лічильника електроенергії, але перед усіма споживачами в будинку.

Підключення до роз’єму (RJ45 Pinout)

Для передачі сигналу від CT до інвертора використовується стандартний роз’єм RJ45, проте з особливою розпіновкою:

• Порт: На нижній панелі інвертора знайдіть роз’єм із маркуванням “Meter/CT”.
• Розпіновка (Pinout): Для більшості однофазних гібридів SolaX (зокрема серії G4) використовуються піни 5 та 6.

Важливі поради з монтажу

Навіть професіонали іноді припускаються дрібних помилок, які критично впливають на точність даних:

• Щільність закриття: Трансформатор має роз’ємну конструкцію. Переконайтеся, що він повністю заклацнувся. Якщо між половинками сердечника залишиться мінімальний зазор, показники потужності будуть суттєво занижені.
• Програмна активація: Фізичного підключення недостатньо. Необхідно зайти в меню інвертора:
  Settings -> Advance Setting -> Meter/CT Control
  Там потрібно змінити режим з “Meter” на “CT”.
• Подовження кабелю: Якщо відстань від лічильника до інвертора велика, кабель можна подовжити. Використовуйте тільки екрановану кручену пару (CAT5e/CAT6). Екран допоможе захистити слабкий сигнал датчика від електромагнітних наводок від силових кабелів.

Як перевірити правильність? Увімкніть потужний прилад у будинку (наприклад, чайник). На дисплеї інвертора показник споживання від мережі (Grid) має миттєво зрости. Якщо замість цього ви бачите зростання “експорту” в мережу — ви переплутали напрямок стрілки на CT.
