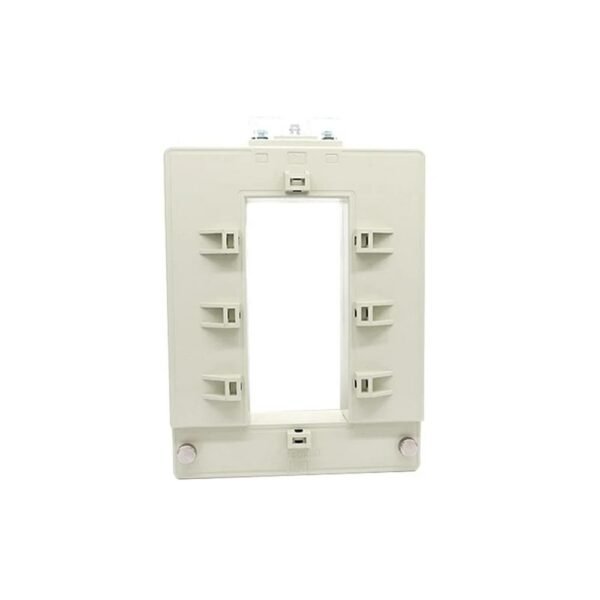

Рознімний трансформатор струму YDP816 3000A/40mA отвір 82х122,4 мм

YDP816: Промисловий рознімний трансформатор для магістральних шин

YDP816 — це посилена модифікація рознімного датчика струму (split-core CT), спеціально адаптована під стандартні промислові шини великого перерізу. Завдяки прямокутному вікну розміром 82 х 122,4 мм, пристрій є ідеальним рішенням для енергоаудиту та модернізації систем без втручання в цілісність силових ліній.

Ключові переваги моделі

• Монтаж «на гарячу»: Рознімна конструкція дозволяє зафіксувати трансформатор на шині за лічені хвилини. Це виключає потребу у зупинці виробництва чи знеструмленні критично важливих об’єктів.
• Цифрова сумісність (40 мА): Вихідний сигнал 40 мА є сучасним стандартом для систем енергомоніторингу. Він забезпечує високу точність передачі даних на контролери або цифрові лічильники, що мають відповідні слабострумові входи.
• Підвищена безпека: На відміну від класичних трансформаторів (з виходом 5А), низький вторинний струм (міліампери) практично унеможливлює виникнення небезпечної напруги пробою на виводах при випадковому розриві вторинного кола.

Сфери застосування

Завдяки своїм габаритам та характеристикам, YDP816 є незамінним у наступних сценаріях:

• Промисловий облік: Контроль енергоспоживання на рівні цехів, великих верстатів або всього підприємства.
• Моніторинг ГРЩ: Встановлення на головні ввідні шини розподільчих щитів для відстеження пікових навантажень.
• Ретрофіт (модернізація): Оновлення систем автоматизації та впровадження систем енергоменеджменту на діючих об’єктах без демонтажу силового обладнання.

Важливі поради з монтажу

1. Дотримання полярності: На корпусі трансформатора нанесена стрілка. Вона обов’язково має вказувати у бік споживача (навантаження). Неправильна орієнтація призведе до від’ємних значень потужності.
2. Чистота магнітопроводу: Перед закриттям пристрою переконайтеся, що контактні поверхні рознімного осердя чисті. Пил або бруд у місці змикання створюють повітряний прошарок, що суттєво збільшує похибку вимірювань.
3. Фіксація: Переконайтеся, що засувки або гвинти щільно закриті, щоб уникнути вібрації осердя під дією сильного магнітного поля промислових струмів.

Примітка: Використання виходу 40 мА дозволяє прокладати сигнальний кабель на значні відстані від датчика до лічильника з мінімальним впливом електромагнітних наводок, особливо при використанні екранованої витої пари.
