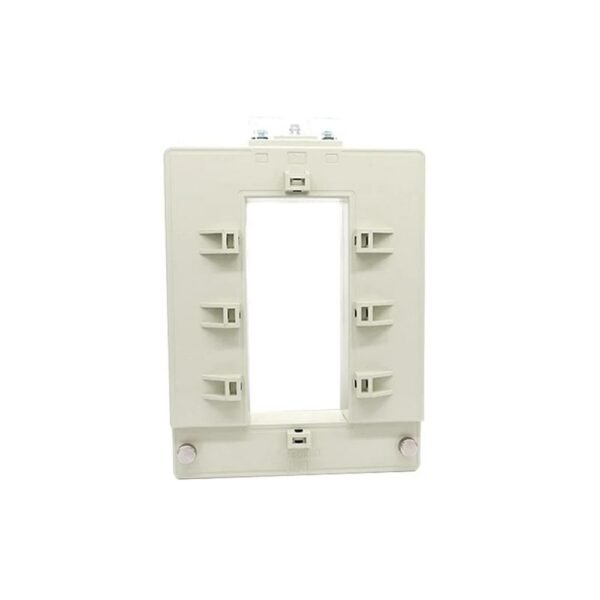

Рознімний трансформатор струму YDP816 2500A/40mA отвір 82х122,4 мм

YDP816 (2500А/40мА): Максимальна потужність у промисловому моніторингу

Модель YDP816 з номіналом 2500А/40мА є флагманом у лінійці рознімних трансформаторів струму даної серії. Це найбільш високопродуктивна модифікація, розроблена для роботи на головних ввідних панелях великих промислових об’єктів, де сила струму досягає критичних значень, а безперервність живлення є життєво важливою.

Ключові особливості експлуатації

Пристрій поєднує в собі здатність вимірювати величезні навантаження з високим рівнем безпеки та простотою інсталяції:

• Виняткова потужність (2500А): Такий номінал дозволяє здійснювати моніторинг об’єктів із сумарною потужністю понад 1.5 МВт. Це ідеальне рішення для ввідних щитів заводів, великих торгових центрів та серверних хабів.
• Безпечний міліамперний вихід (40 мА): Це одна з найважливіших переваг. На відміну від класичних трансформаторів струму з виходом 5А, де розрив вторинного кола під навантаженням призводить до виникнення напруги пробою в кілька тисяч вольт, слабострумовий сигнал 40 мА залишається безпечним для персоналу та обладнання.
• Технологія Clamping: Рознімний механізм дозволяє “охопити” діючу силову шину за лічені хвилини. Це виключає потребу в демонтажі складних шинних систем та знеструмленні підприємства.

Сфери застосування та інтеграція

Завдяки специфічному сигналу 40 мА, YDP816 інтегрується в сучасні цифрові екосистеми:

• Протокол Modbus: Датчики підключаються до вимірювальних модулів (RTU), які передають дані про споживання в реальному часі на диспетчерські пульти або в хмарні сервіси (наприклад, SolaX Cloud або системи SCADA).
• Спеціалізовані контролери: Використовується в системах енергоменеджменту, що підтримують прямий вхід 40 мА для точного керування навантаженням та захисту мережі від перевантажень.
• Комерційний облік: Використовується як частина систем АСКОЕ для збору даних про енергоспоживання великих споживачів.

Поради з професійного монтажу

При роботі з номіналом 2500А точність даних залежить від дрібниць:

• Чистота магнітопроводу: Обов’язково переконайтеся, що на місцях стику двох частин трансформатора немає пилу або металевої стружки. Навіть мікроскопічний зазор може призвести до значної похибки при вимірюванні струму такої сили.
• Фіксація сигнального кабелю: Оскільки вихідний сигнал 40 мА дуже чутливий, використовуйте якісну екрановану “виту пару” для підключення до контролера, щоб уникнути впливу потужних магнітних полів від сусідніх фаз.
• Напрямок потоку: Стрілка на корпусі має вказувати від джерела живлення до споживача. У трифазних системах переконайтеся, що кожна фаза підключена до відповідного входу вимірювального модуля.

Важливо: При монтажі на шини з номіналом 2500А обов’язково дотримуйтеся правил безпечної відстані між фазами та надійно закріплюйте корпус трансформатора за допомогою штатних гвинтових затискачів, щоб уникнути вібрацій.
