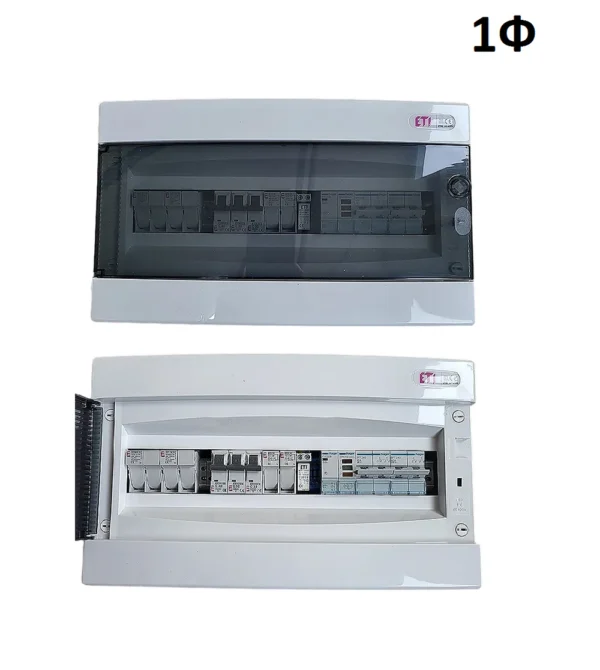

Однофазний щит захисної автоматики для гібридного інвертора ЩЗА-1Ф

Щит захисної автоматики 1-фазний ЩЗА-1Ф для гібридних інверторів Deye (5–8 кВт)

ЩЗА-1Ф — це готове комплексне інженерне рішення, розроблене для безпечного підключення, захисту та комутації однофазних гібридних сонячних електростанцій. Цей щит автоматики ідеально адаптований під технічні вимоги та логіку роботи однофазних інверторів Deye потужністю від 5 до 8 кВт. Він є невід’ємною частиною інсталяції, що зв’язує в єдину безпечну екосистему інвертор, масив сонячних панелей, акумуляторні модулі (наприклад, серій SE-F12 або SE-F16) та внутрішню розподільну мережу будівлі.

Призначення та зони захисту комутаційного вузла:

Головне завдання щита — фізично розділити та захистити вхідні й вихідні лінії енергосистеми. ЩЗА-1Ф забезпечує багаторівневий захист обладнання від усіх поширених аварійних ситуацій у загальній електромережі:

• Захист ліній змінного струму (AC Protection): Надійні модульні автомати захищають вхідний контур інвертора (“Grid”) та виділену лінію резервного живлення будинку (“Load”) від критичних перевантажень за струмом та коротких замикань.
• Імпульсний грозозахист (SPD / ПЗІП): Вбудовані обмежувачі перенапруг ефективно “зрізають” високовольтні мікросекундні стрибки, які виникають у кабельних лініях під час близьких ударів блискавки або масштабних комутацій на підстанціях обленерго.
• Інтегрована система «Байпас» (Bypass): Спеціальний кулачковий або перекидний перемикач дозволяє миттєво перевести живлення всього будинку безпосередньо від міської мережі в обхід інвертора. Це дозволяє безпечно проводити планове сервісне обслуговування, чищення чи ремонт інверторного та акумуляторного обладнання без знеструмлення об’єкта.
• DC-захист сонячних стрінгів (залежно від модифікації): Блок постійного струму містить спеціальні плавкі запобіжники (gPV) та високовольтні роз’єднувачі для безпечного вимкнення сонячних панелей під навантаженням під час проведення регламентних робіт.

Ключові переваги та особливості інсталяції:

• Повна заводська готовність: Щит постачається повністю зібраним, протестованим та розведеним усередині корпусу. Це мінімізує ризик помилок монтажників під час підключення станції на об’єкті та суттєво прискорює пусконалагоджувальні роботи.
• Відповідність стандартам безпеки: Уся вбудована модульна автоматика суворо відповідає профільним українським та міжнародним стандартам безпеки, що гарантує точне спрацьовування розчеплювачів за заданими критеріями струму та напруги.
• Ергономічний та стійкий корпус: Компактне виконання дозволяє акуратно розмістити щит безпосередньо поруч із інвертором Deye. Корпус має зручну систему розподілу та маркування ліній живлення, спрощуючи локальний контроль та експлуатацію системи користувачем.
