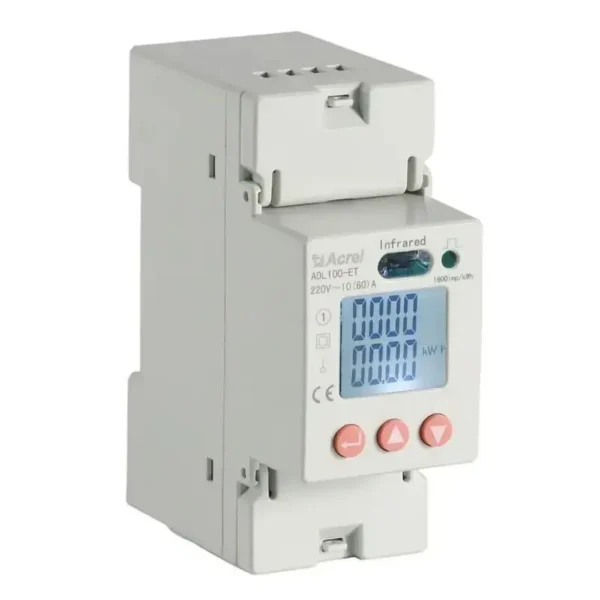

Смарт-метр Acrel 1P із зовнішнім трансформатором струму (External CT)
Acrel 1P (External CT) — це високоточний інтелектуальний лічильник для однофазних систем, розроблений для моніторингу енергоспоживання та керування функцією Zero Export. Завдяки використанню роз’ємного трансформатора струму (Split-core CT), пристрій дозволяє проводити модернізацію системи без розриву силових ліній.
Важливі поради щодо встановлення
Правильність монтажу безпосередньо впливає на коректність роботи функції обмеження генерації:
- Напрямок стрілки CT: Стрілка на корпусі трансформатора струму повинна вказувати у сторону загальної мережі (Grid). Неправильна орієнтація призведе до помилкових показників споживання.
- Дотримання полярності: Дроти від CT мають суворе маркування. Як правило, синій дріт підключається до клеми 1 (або 3), а коричневий — до клеми 2 (або 4), згідно зі схемою на конкретній моделі.
- Комунікаційний кабель: Для стабільного зв’язку з інвертором рекомендується використовувати екрановану виту пару.
- Допоміжному живлення: На відміну від простих лічильників, Acrel потребує окремого живлення (L/N) для роботи власного контролера (діапазон AC 85~265V).
