Крайній притискач: Чому важлива точність вибору та монтажу?

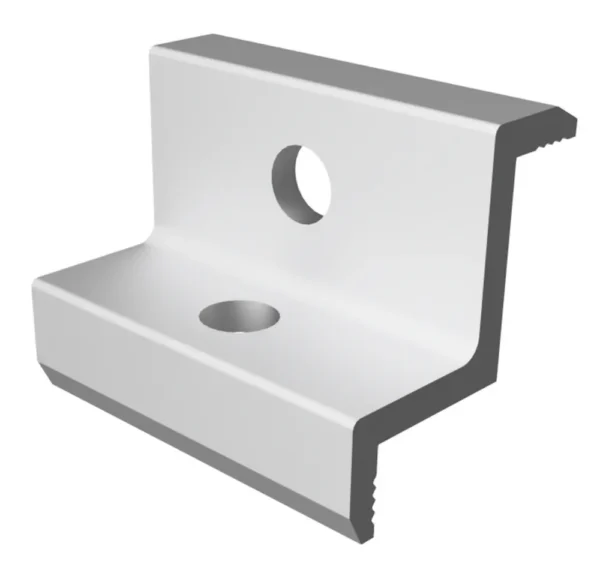

Крайній притискач виконує роль термінального фіксатора, який замикає ряд сонячних панелей. На відміну від середнього, він тримає модуль лише з одного боку, що висуває підвищені вимоги до його геометричної відповідності рамі фотомодуля.
Важливість вибору висоти (H)
Точна відповідність висоти притискача товщині рами панелі — це не лише питання естетики, а насамперед механічної надійності:
- Якщо притискач вищий за раму: Виникне зазор, при якому болт буде повністю затягнутий, але панель залишиться нерухомою. Це призведе до вібрацій та можливого вильоту модуля при сильному вітрі.
- Якщо притискач нижчий за раму: При затягуванні виникне перекіс болта. Це створює небезпечне напруження «на злам» у пазу алюмінієвої рейки, що може пошкодити кріплення або зірвати різьбу.
Інженерні дрібниці, що визначають якість
Електричний дренаж та заземлення
На внутрішній (робочій) поверхні притискача розташовані гострі заводські насічки. Їхня функція полягає не лише в посиленні тертя:
При належному затягуванні ці насічки прорізають шар анодування (оксидну плівку) на рамі панелі. Це забезпечує надійний металевий контакт, що дозволяє використовувати рами панелей як частину загального контуру заземлення станції.
Геометрія позиціонування
Для безпечної експлуатації крайній притискач повинен заходити на раму фотомодуля своєю робочою площиною мінімум на 15-20 мм. Менша площа контакту може призвести до деформації кута рами панелі під впливом снігового навантаження.
Розрахунок кількості для проекту
Кількість крайніх притискачів розраховується за простою формулою залежно від кількості рядів рейок:
- Стандартний ряд: На кожну монтажну рейку в ряду потрібно 2 крайніх притискачі (один на початку ряду, один у кінці).
- Приклад: Якщо ваш масив складається з 10 панелей в один ряд, встановлених на дві паралельні рейки, вам знадобиться 4 крайніх притискачі (по 2 на кожну рейку).
