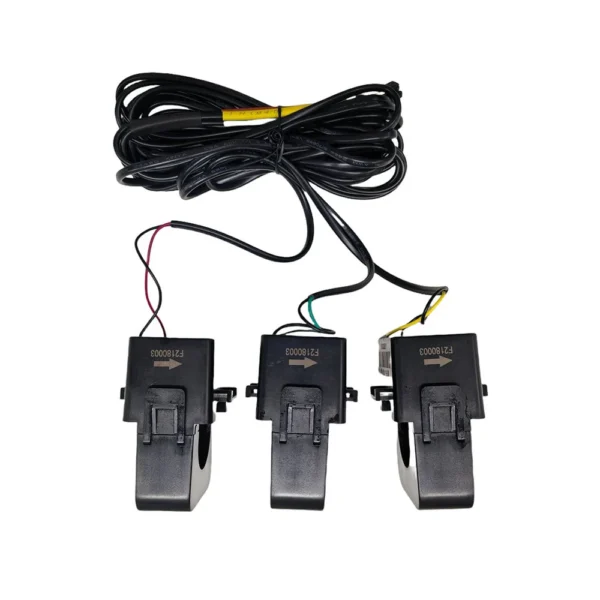

Комплект трансформаторів струму Solax Power SCT-36 Split Core 600A/40mA

SolaX SCT-36 (600A/40mA): Потужне рішення для великих об’єктів

SolaX Power SCT-36 (600A/40mA) — це рознімний трансформатор струму (split-core), створений для роботи в системах із надвисоким споживанням. Завдяки здатності вимірювати струми до 600А, цей датчик є ключовим елементом для моніторингу сонячних електростанцій на промислових підприємствах, великих офісних центрах або масштабних приватних маєтках.

Ключові переваги та особливості

Модель на 600А поєднує в собі потужність промислового обладнання та простоту інсталяції побутових рішень:

• Швидкий монтаж без простою: Механізм «защіпки» дозволяє встановити датчик на масивні фазні дроти або шини без їх роз’єднання. Це дозволяє уникнути відключення критично важливого обладнання під час монтажу СЕС.
• Безпечний слабкострумовий вихід: Трансформатор видає сигнал у 40 мА. На відміну від стандартних промислових трансформаторів із виходом 5А, цей пристрій безпечніший для електроніки інвертора та не потребує встановлення додаткових захисних перемичок при розриві вторинного ланцюга.
• Масштабність: Номінал 600А дозволяє коректно відстежувати енергоспоживання об’єктів потужністю до 400 кВт у трифазній мережі.

Конструктивні деталі та правильна експлуатація

Для коректної передачі даних до інверторів серії SolaX X3 або лічильників Chint DTSU666, необхідно звернути увагу на наступні елементи:

• Стрілка на корпусі: Визначає правильну полярність вимірювань. Вона має вказувати від мережі (Grid) до навантаження (Load). Неправильна орієнтація призведе до того, що інвертор сприйматиме споживання як генерацію і навпаки.
• Механізм розмикання: Надійна фіксація затискача гарантує щільне прилягання половинок магнітного сердечника, що є критичним для точності вимірювання таких високих струмів.
• Колірне маркування: Дроти мають чітке колірне розділення (зазвичай білий та чорний/синій), що дозволяє правильно підключити їх до відповідних клем S+/S- або в конектор RJ45.

Інтеграція в систему

SCT-36 (600A) найчастіше інтегрується в систему за наступною схемою:

1. Датчики встановлюються на кожну з трьох фаз на головному вводі об’єкта.
2. Сигнальні дроти підключаються до відповідних роз’ємів інтелектуального лічильника Solax.
3. У налаштуваннях інвертора вибирається відповідний коефіцієнт трансформації для коректного відображення цифр у SolaX Cloud.

Важливо: При роботі зі струмами 600А переконайтеся, що навколо датчика достатньо місця для його повного закриття, і кабель не тисне на корпус трансформатора, оскільки будь-який перекіс сердечника збільшить похибку вимірювань.
