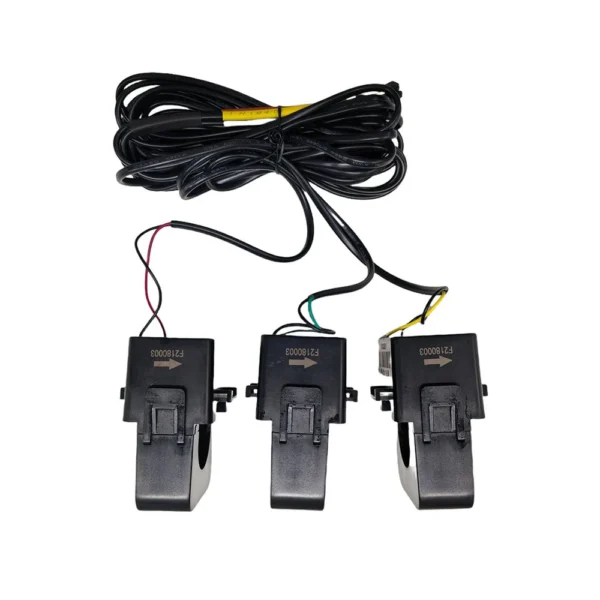

Комплект трансформаторів струму 3в1 Solax Power SCT-36 Split Core 400A/40mA

SolaX SCT-36: Надійний моніторинг без розриву мережі

SolaX SCT-36 — це високоточний датчик струму рознімного типу (split core), що є ключовим елементом системи моніторингу сонячних станцій. Завдяки продуманій конструкції, він дозволяє вимірювати параметри електромережі з мінімальними зусиллями під час монтажу.

Конструктивні переваги та підключення

Основна цінність серії SCT-36 полягає в її зручності та універсальності:

• Затискний механізм (Split-core): Датчик має розбірний сердечник. Ви просто відкриваєте його, «заклацуєте» навколо фазного кабелю та фіксуєте. Це виключає потребу в демонтажі силових ліній, що особливо важливо для діючих об’єктів, де неможливо відключити живлення.
• Виконання «3-в-1»: Комплект складається з трьох датчиків, які зведені в один загальний кабель. Це ідеальне рішення для трифазних систем, оскільки такий підхід зменшує кількість дротів у щитку та прискорює комутацію.
• Сумісність: Датчики розроблені для роботи з трифазними інверторами SolaX X3 (Hybrid та Mic), а також можуть використовуватися разом із популярними інтелектуальними лічильниками, такими як Chint DTSU666.

Сфера застосування

Використання SCT-36 дозволяє реалізувати декілька критично важливих функцій:

• Контроль енергопотоків: Інвертор отримує точну інформацію про те, скільки енергії споживає будинок і скільки надходить із мережі.
• Динамічне обмеження експорту: Якщо ваша СЕС генерує надлишок, а видача в мережу заборонена, SCT-36 подає сигнал інвертору на миттєве зниження потужності.
• Робота з акумуляторами: Датчик допомагає системі визначити момент, коли в мережі є надлишок сонця, щоб спрямувати його на зарядку батарей.

Технічні поради з експлуатації

• Чистота контактів: При закритті датчика переконайтеся, що на стиках магнітного сердечника немає пилу або сміття — це критично для точності вимірювань.
• Напрямок стрілки: Як і в усіх трансформаторах струму SolaX, стрілка на корпусі має вказувати від мережі до будинку.
• Надійність фіксації: Характерне «клацання» при закритті підтверджує, що датчик встановлено вірно.

Важливо: SCT-36 — це датчик із вихідним сигналом у міліамперах (mA). Ніколи не залишайте вторинну обмотку розімкненою під навантаженням на первинному кабелі, щоб уникнути пошкодження обладнання.
