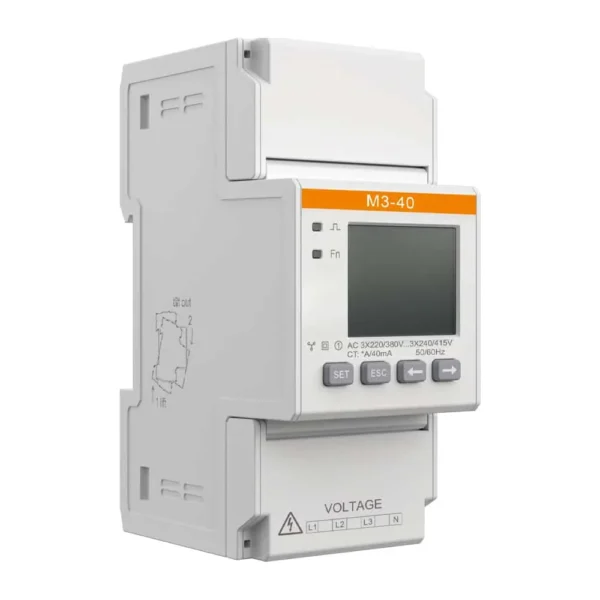

Інтелектуальний трифазний лічильник Solax Power Power Meter М3-40

Трифазний інтелектуальний лічильник SolaX Power Meter M3-40

У лінійці SolaX Power модель M3-40 — це спеціалізований компонент, який зазвичай входить до складу комплексу захисту Mate box Advanced або постачається окремо для трифазних систем X3-Hybrid G4. Фактично, це адаптований під протоколи SolaX трифазний лічильник, що забезпечує ідеальну синхронізацію обладнання.

Основні функції та роль у системі

M3-40 є “інформаційним фундаментом” для розумного керування енергією:

• Вимірювання в реальному часі: Безперервно відстежує напругу, струм, активну/реактивну потужність та частоту окремо по кожній із трьох фаз.
• Двонаправлений облік (Export/Import): Лічильник миттєво визначає напрямок руху енергії — чи купуєте ви її з мережі, чи віддаєте надлишки сонячної генерації.
• Zero Export (Обмеження генерації): Якщо ви не плануєте продавати енергію, саме цей пристрій дає команду інвертору знизити потужність точно до рівня поточного споживання будинку.
• Керування акумуляторами: Передає дані інвертору, щоб той “розумів”, коли є надлишок для зарядки АКБ, а коли потрібно розряджати їх, щоб не споживати дорогу електрику з мережі.

Чому він “Інтелектуальний”?

На відміну від звичайного лічильника, який просто накопичує дані про спожиті кВт-години, M3-40 є “очима” інвертора. Без нього трифазна гібридна система перетворюється на звичайне джерело безперебійного живлення і не може працювати в режимі оптимізації власного споживання (Self-Consumption).

Критичні зауваження щодо монтажу

Для коректної роботи системи важливо дотримуватися технічних правил:

• Напрямок трансформаторів струму (CT): Якщо модель використовує зовнішні датчики, стрілки на них мають бути спрямовані в бік навантаження будинку (від мережі).
• Відповідність фаз: Важливо не переплутати фази при підключенні напруги до лічильника та встановленні відповідних трансформаторів струму (L1 до CT1, L2 до CT2 і т.д.).
• Зв’язок RS485: Використовуйте якісну кручену пару для з’єднання лічильника з інвертором, щоб уникнути помилок комунікації (“Meter Fault”).
