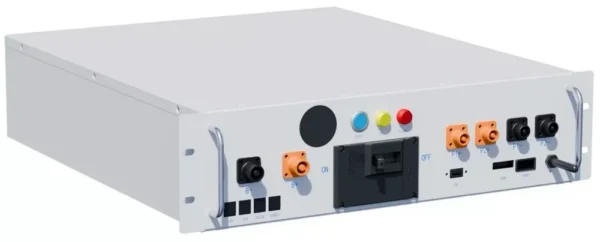

Інтелектуальний блок керування DeyeBOS-A-PDU-2

Високовольтний блок керування системою Deye BOS-A-PDU-2 (Master BMS / PDU)

Deye BOS-A-PDU-2 (Power Distribution Unit) — це інтелектуальний високовольтний блок керування та розподілу живлення класу Master BMS, який виступає обов’язковим комутаційним центром та «мозком» для побудови промислових акумуляторних кластерів. Пристрій розроблений компанією Deye для координації роботи послідовних ланцюгів акумуляторних модулів. Він забезпечує багаторівневий захист, динамічне балансування осередків та трансляцію консолідованого протоколу зв’язку на трифазні гібридні інвертори комерційного класу потужністю від 50 до 80 кВт і більше.

Ключові технологічні функції та особливості

Модуль BOS-A-PDU-2 поєднує в собі функції силовой дистрибуції та цифрового контролінгу високої напруги:

• Комплексний захист високого рівня (HV BMS): Блок оснащений вбудованим автоматичним вимикачем постійного струму (DC), швидкодіючими плавкими запобіжниками та виконавчими реле. Система миттєво ізолює акумуляторний стек у разі фіксації короткого замикання, струмового перевантаження, аномального перегріву або критичного падіння напруги (глибокого розряду) бодай на одній комірці в усьому ланцюгу.
• Промислове інтелектуальне балансування: Пристрій безперервно здійснює моніторинг та вирівнювання рівня заряду (SOC) і напруги між усіма підключеними послідовно модулями. Це нівелює ефект розбалансування елементів під великим навантаженням і дозволяє зберегти паспортний ресурс батарейного масиву на рівні не менше 6000 робочих циклів.
• Подвійні вихідні DC-інтерфейси: Конструкція комутаційної панелі передбачає два незалежні вихідні силові інтерфейси (по 100 А кожен). Це надає інженерам можливість гнучко розподіляти потужність або паралельно підключати кілька сумісних інверторів.
• Хмарна телеметрія та IoT: Завдяки розвиненим комунікаційним платам, блок у реальному часі передає повний масив технічних даних на хмарну платформу Deye Cloud. Підтримка протоколів TCP/IP, Bluetooth та USB дозволяє оператору виконувати віддалену діагностику, знімати логи помилок та оновлювати мікропрограму (прошивку) за допомогою звичайного смартфона або ПК.
• Підвищений пожежний захист: Архітектура пристрою підтримує систему подвійного фізичного роз’єднання обох електродів лінії живлення та має інтегровані сухі контакти для синхронізації з модулями автоматичного газового чи порошкового пожежогасіння всередині акумуляторної шафи.

Роль у загальній архітектурі та монтаж

Блок керування BOS-A-PDU-2 є верхнім замикаючим елементом енергетичної системи. Він завжди монтується у найвищому слоті фірмової серверної шафи (наприклад, моделей Deye BOS-A-Rack12 або Rack21) безпосередньо над масивом батарей. Силові лінії від найнижчого (негативного) та найвищого (позитивного) акумуляторних модулів сходяться саме на внутрішні клеми цього блока, утворюючи єдиний, безпечний та керований енергетичний контур, повністю готовий до підключення до ліній постійного струму (DC) інвертора.

Висновок

Модуль Deye BOS-A-PDU-2 — це безальтернативний компонент комерційної системи енергонезалежності на базі високовольтних рішень Deye. Висока пропускна здатність по струму (до 160 А), широкий діапазон робочої напруги (до 1000 В) та інтелектуальні алгоритми хмарного моніторингу роблять цей блок надійним інструментом для безпечного розподілу енергії та захисту промислового інверторного обладнання великої потужності.
