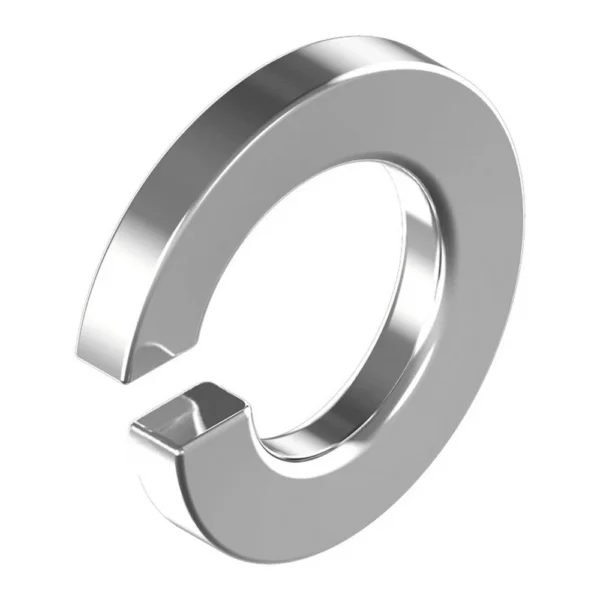

Шайба пружинна (гровер) DIN 127 M8 — Нержавіюча сталь А2
Гровер M8 DIN 127 — це розрізна пружинна шайба, призначена для запобігання самовільному розкручуванню різьбових з’єднань. У системах кріплення СЕС, які постійно зазнають динамічних вітрових навантажень, використання гровера є обов’язковим стандартом безпеки.
1. Функціональні переваги у системах СЕС
- Контргайковий ефект: Завдяки своїй пружній деформації, гровер створює постійний осьовий тиск на різьбу болта. Це значно збільшує силу тертя в з’єднанні, що не дозволяє болтам (наприклад, M8*25 або M8*50) викручуватися під впливом вібрацій.
- Хімічна стійкість: Виготовлена зі сталі А2 (AISI 304), шайба не піддається корозії та є гальванічно сумісною з алюмінієвими профілями, що виключає руйнування вузла з часом.
- Покращення заземлення: При затягуванні гострі краї розрізу гровера частково прорізають шар анодування або окисну плівку на металі, що сприяє створенню надійного електричного контакту в системі вирівнювання потенціалів.
2. Технічні характеристики
- Внутрішній діаметр: 8.1–8.4 мм (ідеально для болтів М8).
- Матеріал: Нержавіюча сталь А2 (стійка до кислот та вологи).
- Тип: Форма B (прямокутний переріз), що забезпечує максимальне зусилля опору.
3. Правильна схема збирання вузла
Для досягнення максимальної надійності притискного вузла, елементи слід розташовувати у наступній послідовності:
- Болт (наприклад, DIN 912);
- Гровер (запобігає розкручуванню);
- Пласка шайба (рівномірно розподіляє тиск на поверхню притискача);
- Притискач (фіксує раму панелі);
- T-модуль / Гайка (замикає з’єднання у профілі).
4. Професійна порада
Використання гровера особливо критичне на крайніх панелях масиву, які сприймають найбільші вітрові удари. При затягуванні болта слід докладати зусилля, достатнє для повного вирівнювання (“сплющування”) гровера — це сигналізує про те, що пружинний механізм приведений у робочий стан.
