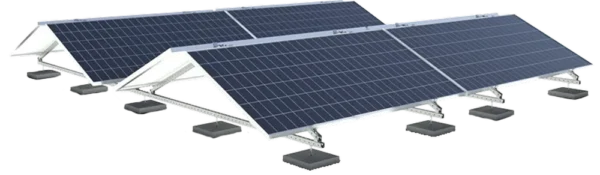

Баластна система «Схід-Захід» (East-West) для плоских дахів
Система «Схід-Захід» — це аеродинамічна конструкція, де сонячні панелі встановлюються парами під кутом одна до одної («будиночком»). Це найбільш ефективний спосіб використання площі даху, який дозволяє збільшити встановлену потужність СЕС на 50–100% порівняно з класичною південною орієнтацією за рахунок відсутності широких міжрядних інтервалів.
1. Ключові переваги конфігурації
- Цілісність покрівлі: Система є повністю баластною. Вона утримується за рахунок власної ваги та додаткових обтяжувачів (бетонних блоків), що виключає необхідність свердління отворів у ПВХ-мембрані чи руберойді.
- Оптимізація власного споживання: Замість одного високого піка в обід, система генерує енергію рівномірно — раніше починає вранці (схід) та пізніше закінчує ввечері (захід). Це ідеально збігається з графіком роботи офісів та підприємств.
- Аеродинамічна стійкість: Завдяки невеликому куту нахилу (10–15°) та закритій формі «будиночка», вітер не піднімає конструкцію, а навпаки — притискає її до даху.
2. Склад монтажного комплекту (на 1 панель)
Для формування одного посадкового місця використовуються наступні компоненти:
- Опорні трикутники: Алюмінієві або сталеві елементи з антикорозійним покриттям (Magnelis або гаряче цинкування), що задають фіксований кут нахилу.
- Лотки для баласту: Спеціальні кошики, в які укладаються бетонні блоки. Їх кількість розраховується індивідуально залежно від висоти будівлі та вітрової зони.
- EPDM-підкладки: Захисні гумові килимки, що встановлюються під кожну опору. Вони запобігають тертю металу об покрівлю та компенсують температурні розширення.
- Нержавіюче кріплення: Притискачі (крайні та середні) з болтами класу А2 для надійної фіксації рами панелі.
3. Важливі зауваження щодо баласту
Увага: Вага баласту — це єдиний фактор, що утримує станцію на місці. Для розрахунку необхідно враховувати:
- Регіон будівництва: Карта вітрових навантажень України.
- Висоту будівлі: Чим вищий дах, тим сильніші турбулентні потоки.
- Несучу здатність перекриття: Необхідно переконатися, що дах витримає сумарну вагу панелей та бетонних блоків.
