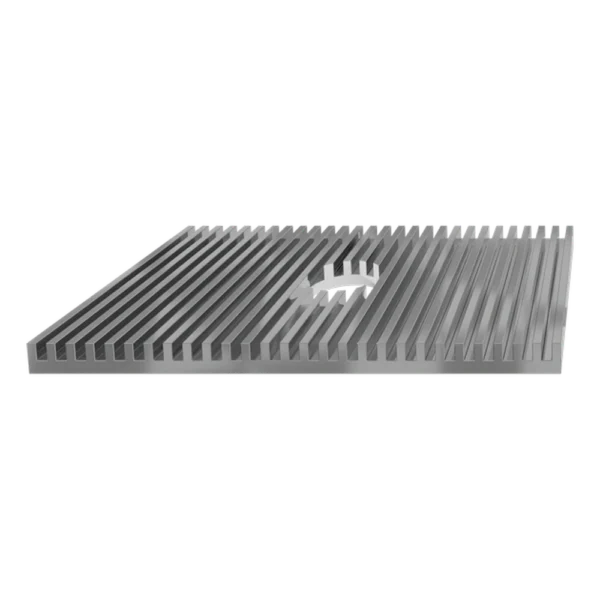

Пластина заземлення фотомодулів AN-New-plate (50х30 мм)
AN-New-plate — це спеціалізований заземлюючий затискач, призначений для забезпечення електричної цілісності каркаса сонячної електростанції. Вона встановлюється безпосередньо в прошарок між алюмінієвою рамою фотомодуля та монтажним профілем (рейкою).
1. Ключова роль та функціональність
- Електричний контакт (Пробиття анодування): Поверхня пластини має спеціальні гострі виступи (рифи). При затягуванні притискача ці зубці «прокушують» діелектричний шар анодованого алюмінію на рамі панелі та на профілі. Це створює надійний металевий контакт для відводу статичної напруги та струмів витоку.
- Система захисту: Створення єдиного електричного контуру дозволяє ефективно заземлити всю систему, що є обов’язковою умовою для захисту від блискавки та коректної роботи ПЗВ (пристроїв захисного відключення).
- Стабілізація рами: Розміри 50х30 мм та товщина 3 мм дозволяють пластині виступати додатковою опорою, запобігаючи мікродеформаціям рами модуля в місцях інтенсивного затискання.
2. Технічні переваги моделі AN-New-plate
- Універсальний отвір: Центральний отвір діаметром 8 мм ідеально розрахований під стандартний нержавіючий болт М8, який використовується в середніх (міжпанельних) притискачах.
- Матеріал: Виготовлена з нержавіючої сталі або спеціального твердого сплаву, що зберігає гостроту “зубців” та стійкість до корозії протягом десятиліть.
- Сумісність: Підходить для всіх типів алюмінієвих профілів та фотомодулів з висотою рами 30, 35 або 40 мм.
3. Рекомендації з монтажу
Пластина встановлюється під кожним середнім (міжпанельним) притискачем. Таким чином, одна пластина забезпечує заземлення відразу двох сусідніх панелей, з’єднуючи їх рами з несучим профілем. Переконайтеся, що болт притискача затягнутий із рекомендованим зусиллям (15-18 Нм) для повного проникнення зубців у метал.
