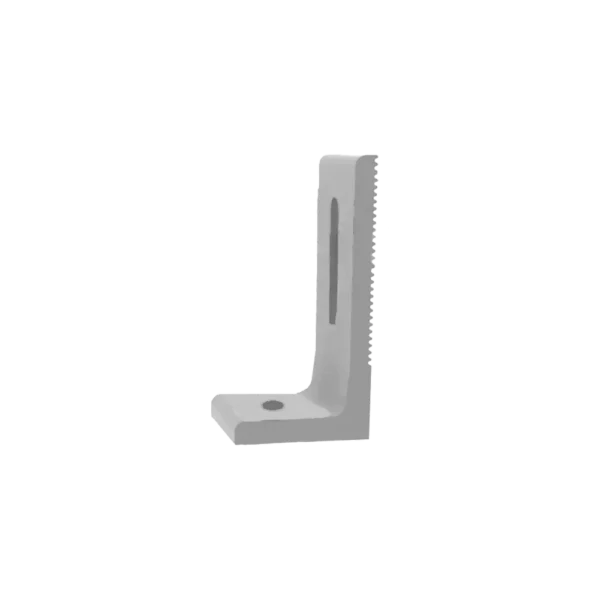

Алюмінієвий кутник AN-NEW-40/85 (L-адаптер без метизів)
Кутник AN-NEW-40/85 — це окремий монтажний елемент, що виконує роль універсального перехідника між опорною шпилькою-шурупом та алюмінієвою напрямною рейкою. Продумана перфорація та використання високоміцного сплаву роблять його незамінним для створення професійних систем кріплення СЕС.
1. Геометрія та конструктивні особливості
- Асиметричні полиці: Розміри 40 мм (коротка) та 85 мм (довга) дозволяють оптимально розподілити навантаження залежно від типу покрівлі.
- Регулювальні пази: Подовжені отвори (перфорація) дозволяють змінювати висоту профілю над дахом у межах декількох сантиметрів. Це дає змогу ідеально вирівняти площину сонячного поля навіть на дахах із суттєвою кривизною крокв.
- Товщина профілю: Товщина металу 4–5 мм гарантує стійкість до деформації під впливом екстремальних вітрових поривів та великих снігових мас.
2. Переваги матеріалу
- Сплав та міцність: Виготовлений з анодованого алюмінію (марки 6063 T5 або 6005 T6), що поєднує легкість із високою механічною витривалістю.
- Захисне покриття: Анодований шар захищає деталь від окислення під дією опадів та промислових викидів. На відміну від сталі, алюміній не залишає іржавих слідів на покрівлі протягом усього терміну служби.
- Гальванічна нейтральність: Прямий контакт кутника з рейкою з того ж сплаву виключає виникнення електрохімічної корозії, що критично важливо для цілісності конструкції.
3. Рекомендації щодо комплектації
Оскільки даний артикул постачається без метизів, для створення повноцінного вузла кріплення необхідно додатково підготувати:
- Для з’єднання з рейкою: Болт із Т-подібною головкою (T-Bolt) M8 або болт DIN 912 та Т-гайка + гайка з фланцем M8.
- Для фіксації на шпильці: Дві нержавіючі гайки M10 з фланцем, які надійно затиснуть кутник на потрібній висоті.
4. Сфери застосування формату “Without”
Придбання кутника без комплекту метизів є актуальним у наступних випадках:
- Індивідуальні проекти: Коли довжина стандартної шпильки (200 мм) є недостатньою і використовуються подовжені шпильки (250–300 мм).
- Ремонтні роботи: Необхідність заміни поодиноких елементів без переплати за повний комплект.
- Оптимізація бюджету: Можливість самостійного підбору метизів під специфічні технічні умови об’єкта.
